凌力爾特公司 (Linear Technology Corporation) 推出面向鋰離子/聚合物電池、易于使用和纖巧的并聯電池充電器系統 IC LTC4070。該器件以其 450nA 的工作電流，用以前不能使用的非常低電流、斷續或連續充電電源，對電池進行充電和保護。增加一個外部 PMOS 并聯器件后，LTC4070 的充電電流可以從 50mA 提高到 500mA。一個內部電池熱量查驗器降低浮置電壓，以在電池溫度升高時保護鋰離子/聚合物電池。通過串聯配置幾個 LTC4070，可以平衡并給多節電池組充電。LTC4070 采用扁平 (0.75mm) 8 引線 2mm x 3mm DFN 封裝，僅用需要與輸入電壓串聯的單個外部電阻器，就可以提供一個完整和超緊湊的充電器解決方案。該器件的功能非常適用于連續和斷續、低功率充電電源應用，其中包括鋰離子/聚合物電池備份、薄膜電池、幣形電池、存儲器備份、具有備份的太陽能供電系統、嵌入式汽車系統以及能源提取/收集系統。
LTC4070 具有引腳可選的 4.0V、4.1V 或 4.2V 設置，其 1% 準確度的電池浮置電壓允許用戶優化電池容量和壽命之間的平衡。獨立的低電池電量和高電池電量監察狀態輸出表明電池已放電或充分充電。加上一個與負載串聯的外部 PFET，該低電池電量狀態輸出實現了鎖斷功能，該功能自動使系統負載與電池斷接，以保護電池免于深度放電。
除了緊湊的 2mm x 3mm 8 引線 DFN 封裝，LTC4070 還采用 8 引線 MSOP 封裝。這些器件的額定工作溫度范圍為 -40°C 至 125°C。以 1,000 片為單位批量購買，兩種封裝的 E 級和 I 級器件每片價格分別為 2.06 美元和 2.31 美元。

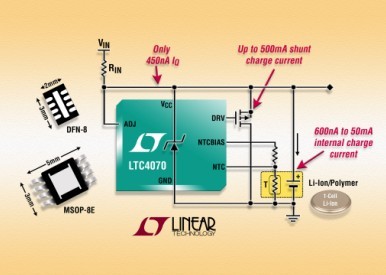

照片說明： 并聯電池充電器系統
性能概要：LTC4070
低工作電流：450nA
在整個溫度和并聯電流范圍內具有 1% 的浮置電壓準確度
50mA 最大內部并聯電流 (有外部 PFET 時為 500mA)
引腳可選的浮置電壓選項：4.0V、4.1V、4.2V
超低功率 NTC 浮置電壓查驗實現鋰離子/聚合物電池保護
適用于斷續、連續和非常低功率的充電電源
低和高電池電量狀態輸出
簡單的低壓負載斷接應用
耐熱增強型、扁平 8 引線 DFN (2mm x 3mm x 0.75mm) 和 MSOP 封裝
